| Cyfarwyddiadau gweithredu ar gyfer prawf ansawdd prif silindr brêc | |||
| RHIF. | Diagram Gweithredu | Cyfarwyddiadau Gweithredu | Gofynion |
| 1 |
| Mae'r bibell goch wedi'i gysylltu â'r cywasgydd aer, ac mae'r wifren ddu wedi'i gysylltu â'r cyflenwad pŵer (gan ddefnyddio trawsnewidydd foltedd). | |
| 2 |
| (1) Mae'r botwm gwyrdd ymlaen, mae'r botwm coch i ffwrdd. (2) Pwyswch y botwm agored, mae'r golau coch ymlaen, ac mae pwyntydd y "mesurydd gwactod cyswllt trydan" ar y chwith yn dangos 0.08MPa (ystod gweithio arferol 0.05MPa-0.08MPa) (3) Yr ochr chwith yw'r pedal rheoli pushrod (pedal rheoli silindr), a'r ochr dde yw'r pedal rheoli gwactod. | Dylai wyneb y fainc waith fod yn lân ac yn daclus, dylai'r deunyddiau fod yn gyfan, a dylai'r ymateb offeryn fod yn normal. Gwiriwch y rhain i gyd yna gallwn ddechrau gweithio. |
| 3 |
| Cadarnhewch fod llwybr olew y gronfa ddŵr wedi'i selio'n dda. Mae piblinell y profwr wedi'i gysylltu'n dda. | |
| 4 |
| Rhowch y silindr brêc ar y fainc waith. | Mae'r pushrod wedi'i alinio â'r piston. |
| 5 |
| Camwch ar y pedal rheoli pushrod ac mae'r prif silindr yn dechrau gweithio. | |
| 6 |

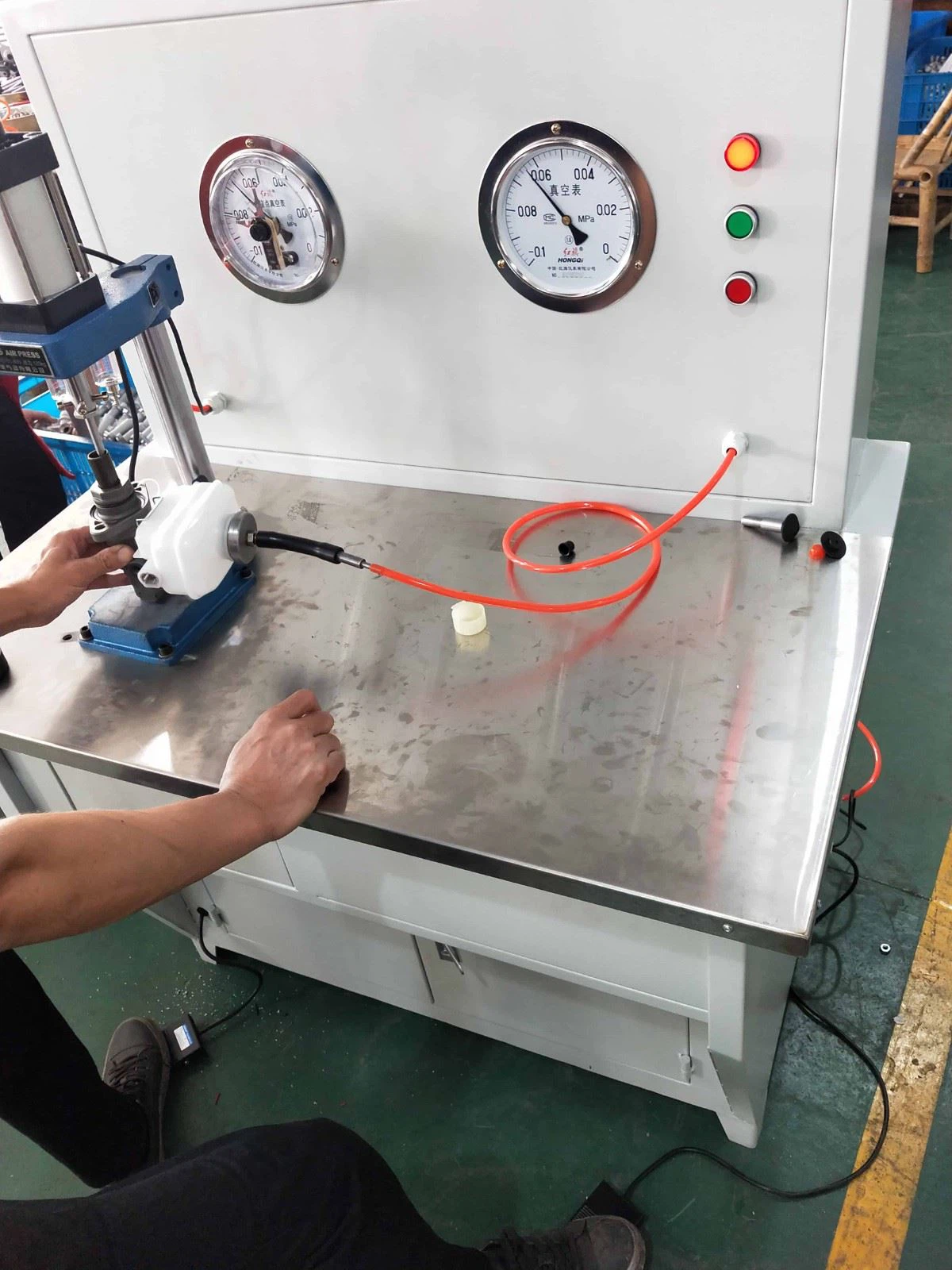

| Camwch ar y pedal rheoli gwactod a sylwch fod pwyntydd y mesurydd gwactod yn uwch na 0.05MPa. | |
| 7 |
| Rhyddhewch y pedal rheoli gwactod ac arsylwi am 15 eiliad, nid yw pwyntydd y mesurydd gwactod yn symud. | |
| 8 |
| Blociwch yr allfa olew gyntaf gyda'ch bysedd, yna rhyddhewch y pedal rheoli pushrod, a sylwch fod pwyntydd y mesurydd gwactod yn dychwelyd i 0MPa. | |
| 9 | Ailadroddwch gamau 5, 6, a 7 eto. | ||
| 10 |
| Blociwch yr ail allfa olew gyda'ch bysedd, yna rhyddhewch y pedal rheoli pushrod, a sylwch fod pwyntydd y mesurydd gwactod yn dychwelyd i 0MPa. | |
| Gellir cadarnhau bod y prif silindr brêc yn pasio'r prawf uchod yn gymwys. | |||
